浅谈管件夹具拉偏怎么处理

发布时间:2022.06.20
信息摘要:
​在管件的夹装过程中,将管件夹持固定到位是非常重要的步骤,传统的管件夹具,通常各零部件之间结构关系复杂,当管件夹紧时会产生较大的反作用力,进而使得夹具的其他支撑元件会受到反作用力的较大影响,无法保证工装的精度。如果管件夹具拉偏又该怎么处理呢?

在管件的夹装过程中,将管件夹持固定到位是非常重要的步骤,传统的管件夹具,通常各零部件之间结构关系复杂,当管件夹紧时会产生较大的反作用力,进而使得夹具的其他支撑元件会受到反作用力的较大影响,无法保证工装的精度。如果管件夹具拉偏又该怎么处理呢?

一、如果毛坯变形稍微多一点的话管子被夹具拉偏两丝怎么办?

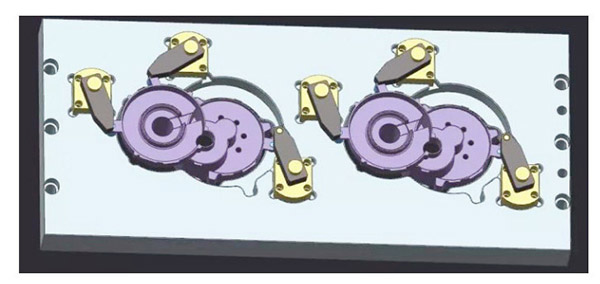

浅谈管件夹具拉偏怎么处理

A:两次装夹,分两序,可以夹紧圆后再固定夹紧块。

B:上面夹紧机构需要自适应位置,最后锁定位置,夹紧和锁定位置需要分开。圆柱必须最后定位,不然其他位置做不好。

C:做避让,尽量靠近圆柱,少点转折。

D:需要加工孔的打孔,其他不要挖,留着按照部件。蒙上,部件安装这个位置。把夹外圆设计一个部件,设计固定夹紧外圆的部件,2部分。这样分开设计,夹外圆是柔性位置,负责夹紧,加固定机构。

二、一个22度,另一个40度,一样的内径固定夹具锥度角可以么?

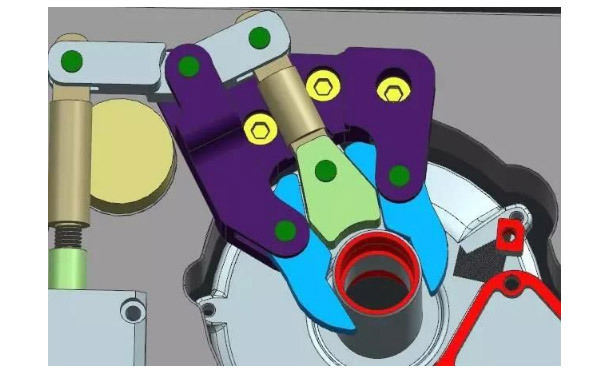

浅谈管件夹具拉偏怎么处理1

A:根据锥度比不同,带来的增力效果不同。

B:角度一样会产生自锁。

C:小端接触,刚性不是太好。

D:40度调整到21.5度,保证大端接触。

三、夹具定位面等高块可行性如何判断?

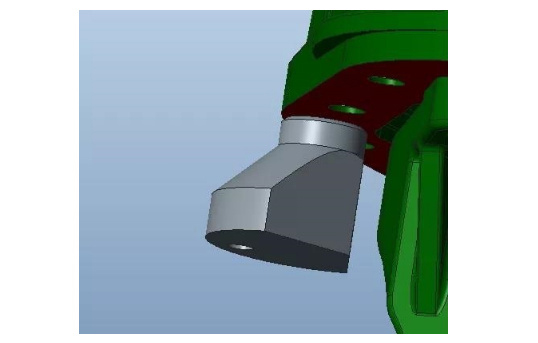

浅谈管件夹具拉偏怎么处理2

A:只拧一个螺丝前面会翘头,螺栓连线尽量要过中心。两个螺栓的情况下,最好和中心同一直线。

B:看怎么夹紧,只要压住不打滑就没问题。

如果您对上面的难题有相应的解决方法,不妨在联系我们一起探讨。作者:夹具侠
