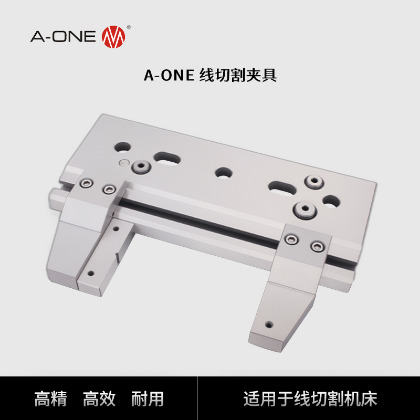

  • 可调式线切割万力3A-200158-1

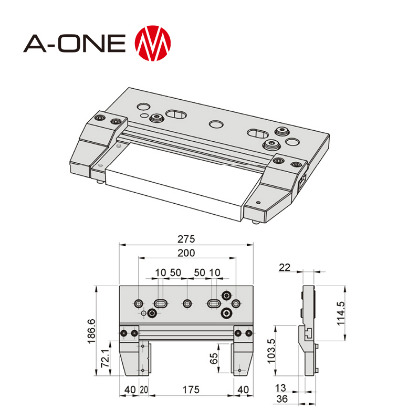

  • 可调式线切割万力3A-200158-2

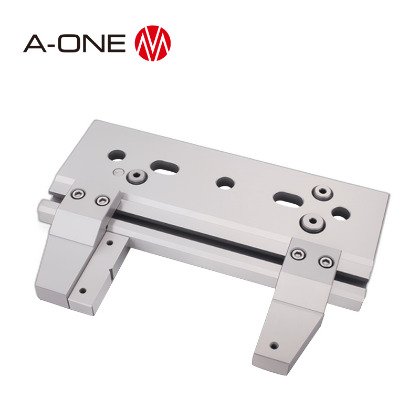

  • 可调式线切割万力3A-200158-3

3A-200158 可调式线切割万力

特点:采用特殊球面轴承,使其更容易调整水平。因此极大的减少了安装时间,提高了机械效率。使用高级不锈钢,真空热处理至HRC45°- 55°,再进行超深冷处理,然后进行研磨加工及应力消除,因此本体不易变形。
平行精度:0.003mm/100mm以内
垂直精度:0.005mm/100mm以内
外形尺寸:36x186.6x275mm
最大开口:175mm
厚度:22mm
开口深度:72.1mm
净重量N.W: 6kg
产品编号:3A-200158
咨询热线 188 2378 0996

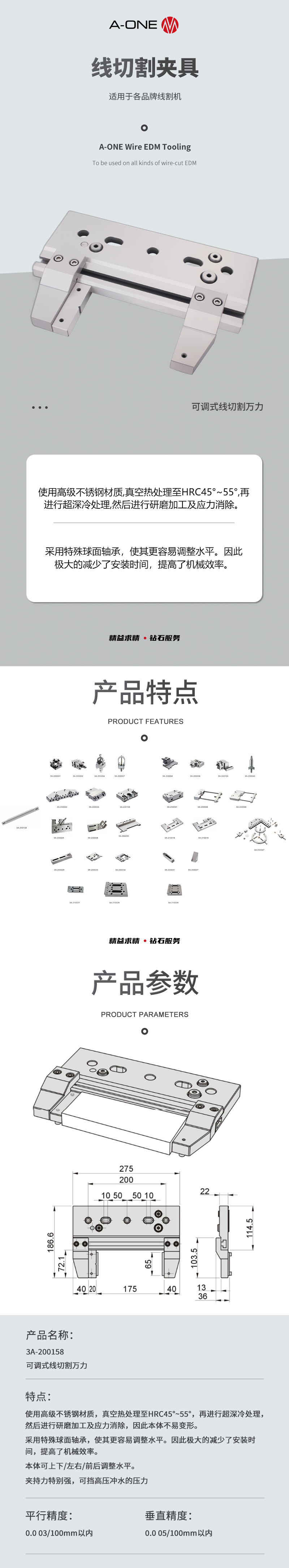

3A-200158详情
