您的位置: 网站首页 > 零件加工夹具模块 > A-ONE二联零点定位铝托板
  • 二联零点定位铝托板

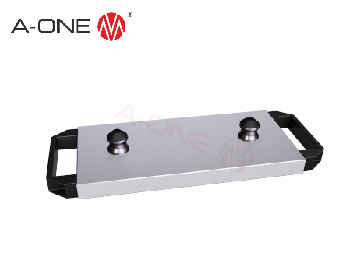

A-ONE二联零点定位铝托板
中心距:150mm、200mm、250mm
规格:铝托板,2联式,含补偿拉钉1件,定位拉钉1件
应用:夹持工件,虎钳和量具

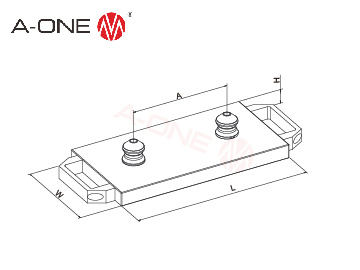

编号                 L(mm)   中心距A(mm)   W(mm) H(mm)
3A-110040      270             150                        140           22
3A-110042      320             200                        150           25
3A-110043      380             250                        180           29
定制热线 135 0155 5914

产品特点

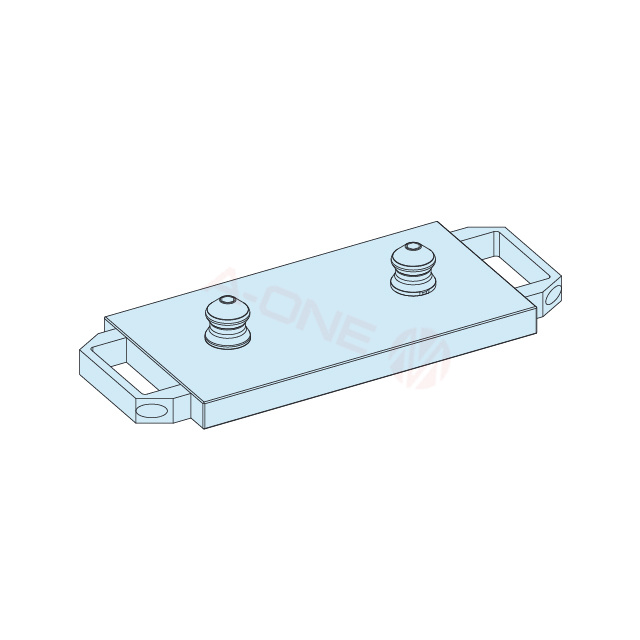

二联零点定位铝托板
二联零点定位铝托板
中心距:150mm、200mm、250mm
二联零点定位铝托板
二联零点定位铝托板
应用:夹持工件,虎钳和量具

热品推荐

3A-400108 R型54定位片

3A-400108 R型54定位片

规格:54*54mm,淬火基准元件,不锈钢(防腐蚀) 注意:装夹到卡盘之前必须被安装在工件/夹具底面 产品编号:3A-400108
R型30压铸机气动卡盘

R型30压铸机气动卡盘

规格:解锁气压 0.6MPa、固定分度位置 4*90 度 ,气喷清理Z-基准面 夹紧力:6600N(增压气压0.6MPa)、1000N(增压气压1MPa) 重复定位精度:0.002mm  额定压力负荷:32吨 应用:用于粉末压铸机器 产品编号:3A-100077
3A-200133 可调横梁

3A-200133 可调横梁

特点:材质采用高级不锈钢,真空热处理后经深冷处理至硬度HRC50~55再进行研磨加工,因此本体不易变形。 应用:用于线割机床大尺寸的零件加工,产品可根据客户行程订做。 平行精度:0.002/100mm以内 垂直精度:0.002/100mm以内 注意:工件最大重量70kg(两根一起使用时),超过70kg时螺丝等任何部位都有肯能损伤。
3A-110226 75150J1虎钳

3A-110226 75150J1虎钳

规格:中间夹爪是固定不动的,以确保在任何条件下都能正确夹紧工件,可在同一个虎钳上同时加工两种不同规格的零件 应用:适用于立式和卧式精密加工设备 特点:夹爪钳口位置带有燕尾结构,可提供有效的夹紧力 产品编号:3A-110226
3A-700003 定位锁紧球锁轴

3A-700003 定位锁紧球锁轴

热处理:球锁轴,HRC 40 - 45                接受套,HRC 50 - 54               定位套,HRC 62 - 64 单位:公制 产品编号:3A-700003
3A-700001 接受套

3A-700001 接受套

安装好的接受套表面应低于基础板表面约0.3mm 正装型接受套常用于盲孔(间隙配合)  单位:公制 产品编号:3A-700001
