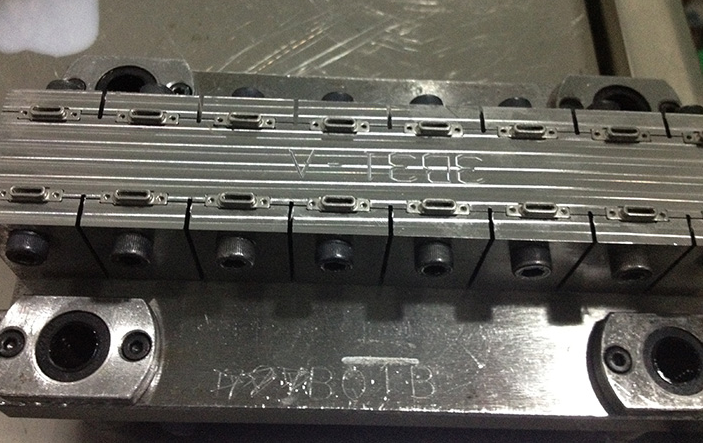

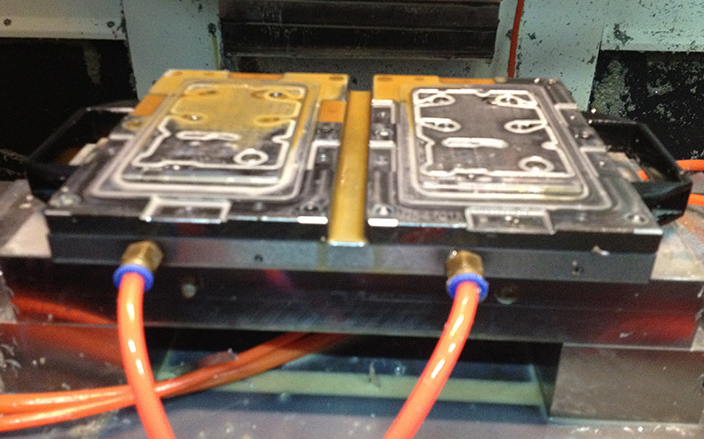

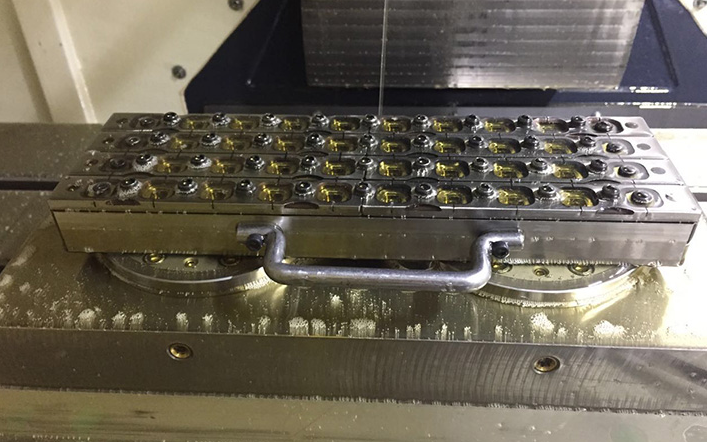

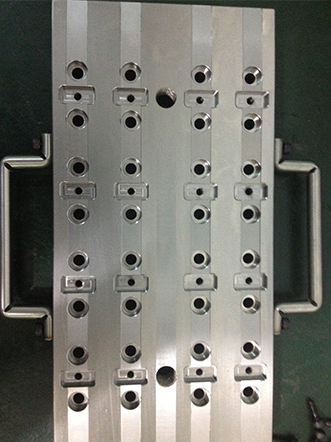

手机零配件案例

特点:采用了能有效避免发生工具干涉的圆柱型设计，从设计端考虑工艺，减少夹具准备时间、夹具成本和库存 应用:可根据工件的类型组合使用,适用于立加、卧加、五轴机床加工 连接:侧面锁紧/解锁 重复定位精度:小于0.01mm 编号                     D（mm）               H（mm）       夹紧力KN 3A-800001          φ40                         80                    8 3A-800002          φ80                         160                  25

中心距：200mm、250mm 应用：适合63/80/100/125(126)间距T槽安装 解锁气压：0.6Mpa，带清洁和气检功能 夹紧力：单个卡盘增压后可达15000N 重复定位精度：小于0.005mm 编号                 L（mm）   中心距A（mm）   W（mm） S（mm） 3A-110107      350             200                        320           250 3A-110108      430             250                        320           200

规格：双向自定中心，重复精度小于0.02mm，最大夹持力为14000N。固定中心距为52mm，使用φ16拉钉固定于工作台或托板上，驱动扭矩最大为70Nm 应用：适用于立式和卧式精密加工设备，一次加工五个面，特殊钳口可定制

规格：钢，硬质 夹紧力：6000N 操作：气阀 应用：可装夹电极夹头，强力定位片承载的托板

规格：一套12个，每个含4个固定螺钉 应用：用于夹持最大20mm长方形电极或工件

规格：钢，硬质 夹紧力：4000N 连接：用两条气流管路从背面 操作：气阀 应用：工作台或主轴
