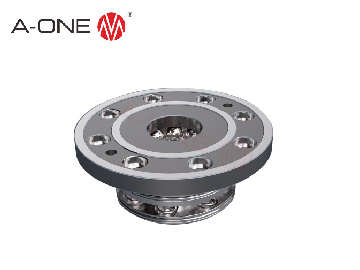

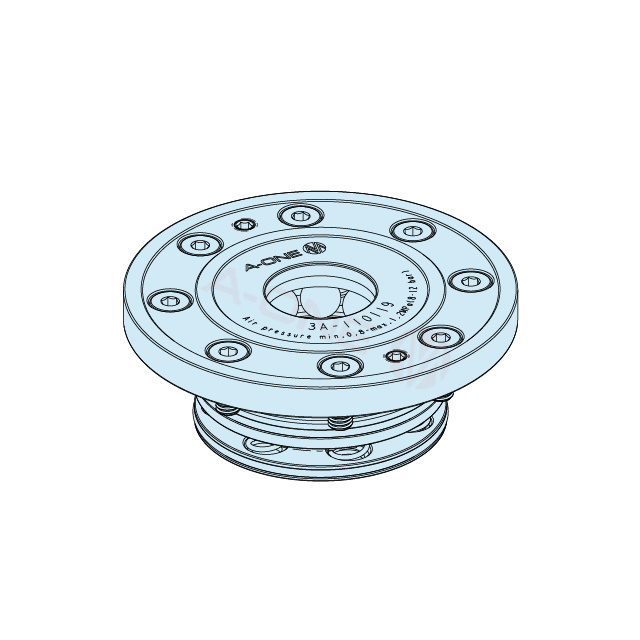

安装型内置零点定位卡盘
规格:气压解锁,气压自动除屑,解锁气压:0.6MPa,增压气压:0.5MPa-0.6MPa,表面及活塞硬化处理,重复定位精度:0.005mm
特点:内置式,镶嵌于客户自行设计的夹具基础板
应用:用于减少更换工装的时间,可在金属切削和非金属切削领域中使用,也可用于食品工业,化工和制药行业中使用。
说明:具有夹紧力和拉紧力高的特点。通过气压解锁,通过弹簧力进行机械锁紧。为了获得更大的夹紧力,可提供增压气压。锁紧状态下可随时切断压力源,因为正常锁紧不需要通压力。

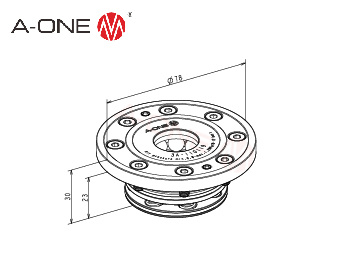

编号 尺寸 D(mm) H1(mm) H2(mm)
3A-110119 K10 φ78 30 23
3A-110219 K20 φ112 44 34
